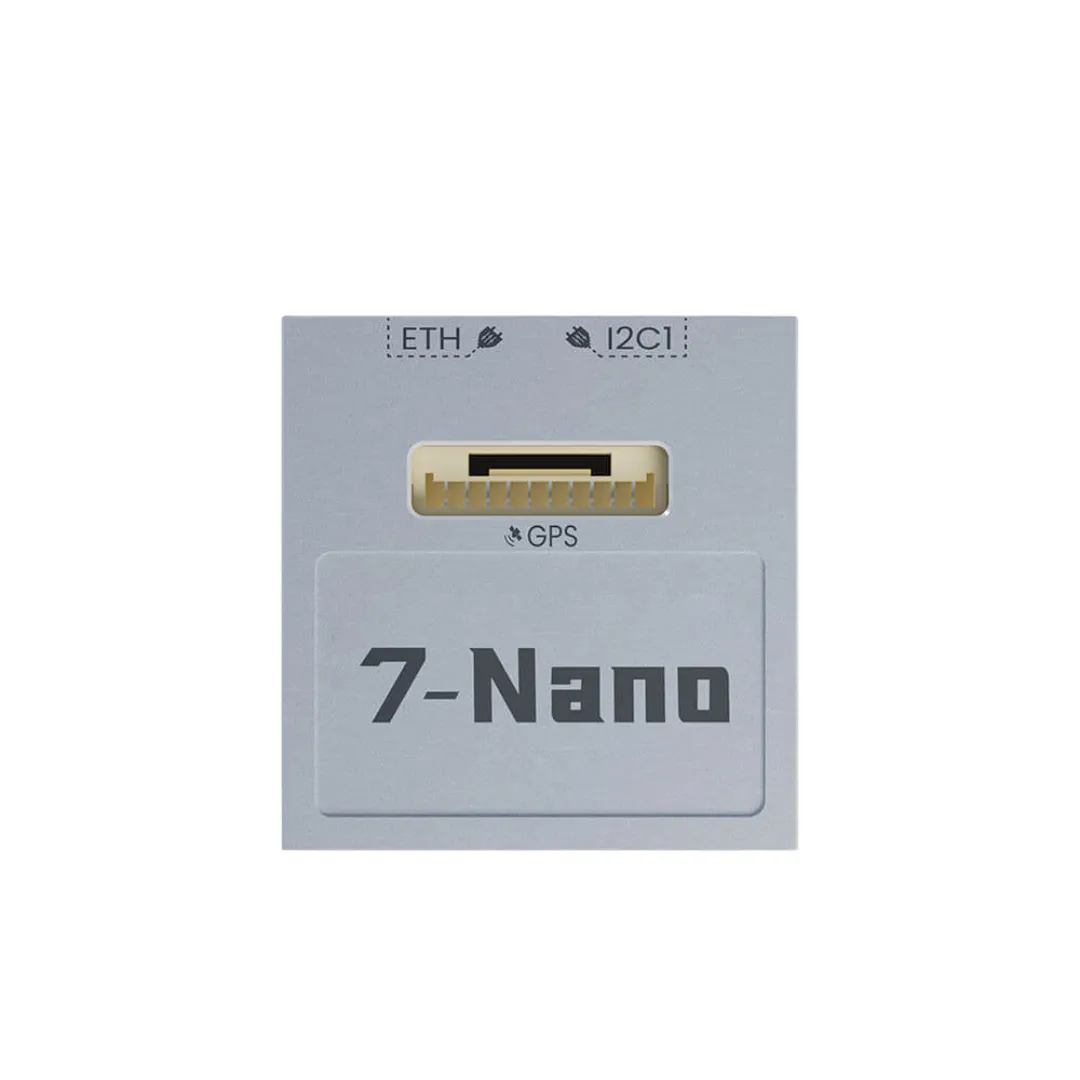

7-Nano

Description

สเปกหลัก

• หน่วยประมวลผลหลัก:
  STM32H753 (Arm® Cortex®-M7, ความเร็ว 480MHz, Flash 2MB, RAM 1MB)
• IMU (Inertial Measurement Unit):
  2 ชุดอุตสาหกรรม (IIM-42652 และ BMI088) เพื่อความเสถียรและสำรองกรณีเซ็นเซอร์ขัดข้อง
• คอมพาส:
  IST8310 Magnetometer ในตัว
• บาโรมิเตอร์:
  2 ตัว (BMP581 และ ICP20100) สำหรับวัดความสูง
• Ethernet:
  1 พอร์ต (100M) สำหรับเชื่อมต่อกับคอมพิวเตอร์หรืออุปกรณ์ AI
• PWM Outputs:
  14 ช่อง (เลือกแรงดัน 3.3V หรือ 5V ได้ด้วยซอฟต์แวร์)
• UART:
  5 พอร์ต + USB
• I2C:
  3 พอร์ต
• CAN Bus:
  2 พอร์ต (หนึ่งพอร์ตอิสระ อีกพอร์ตแชร์บัส)
• RC Input:
  รองรับ PPM, SBUS, DSM, CRSF/ELRS, FPort, SRXL2 (รองรับโปรโตคอล RC หลายแบบ)
• Analog RSSI Input:
  รองรับแรงดัน 3.3V
• MicroSD Card Slot:
  รองรับการบันทึกข้อมูล
• USB Type-C:
  สำหรับเชื่อมต่อและอัปโหลดเฟิร์มแวร์
• แรงดันไฟใช้งาน:
  4.5~5.5V (USB: 4.75~5.25V, Servo: 0~10V)
• ขนาด/น้ำหนัก:
  30.75 × 31.8 × 25.75 มม. / 33.8 กรัม
• อุณหภูมิใช้งาน:
  -20 ถึง 85°C
• ความชื้น:
  5%~95% (ไม่กลั่นตัว)

สเปก 7-Nano PDB (Power Distribution Board)

• แรงดันอินพุต: 12~70V
• ตรวจจับกระแสสูงสุด: 79.2A
• BEC Output: 5.3V/4A
• ความแม่นยำแรงดัน/กระแส: ±0.2V/0.5A
• ขนาด/น้ำหนัก: 17 กรัม

จุดเด่นเพิ่มเติม

• ดีไซน์แบบ Stacked: ช่วยให้ประหยัดพื้นที่และติดตั้งง่าย
• อินเทอร์เฟซครบถ้วน: รองรับการเชื่อมต่อกับอุปกรณ์เสริมหลากหลาย
• รองรับเฟิร์มแวร์ ArduPilot และ PX4
