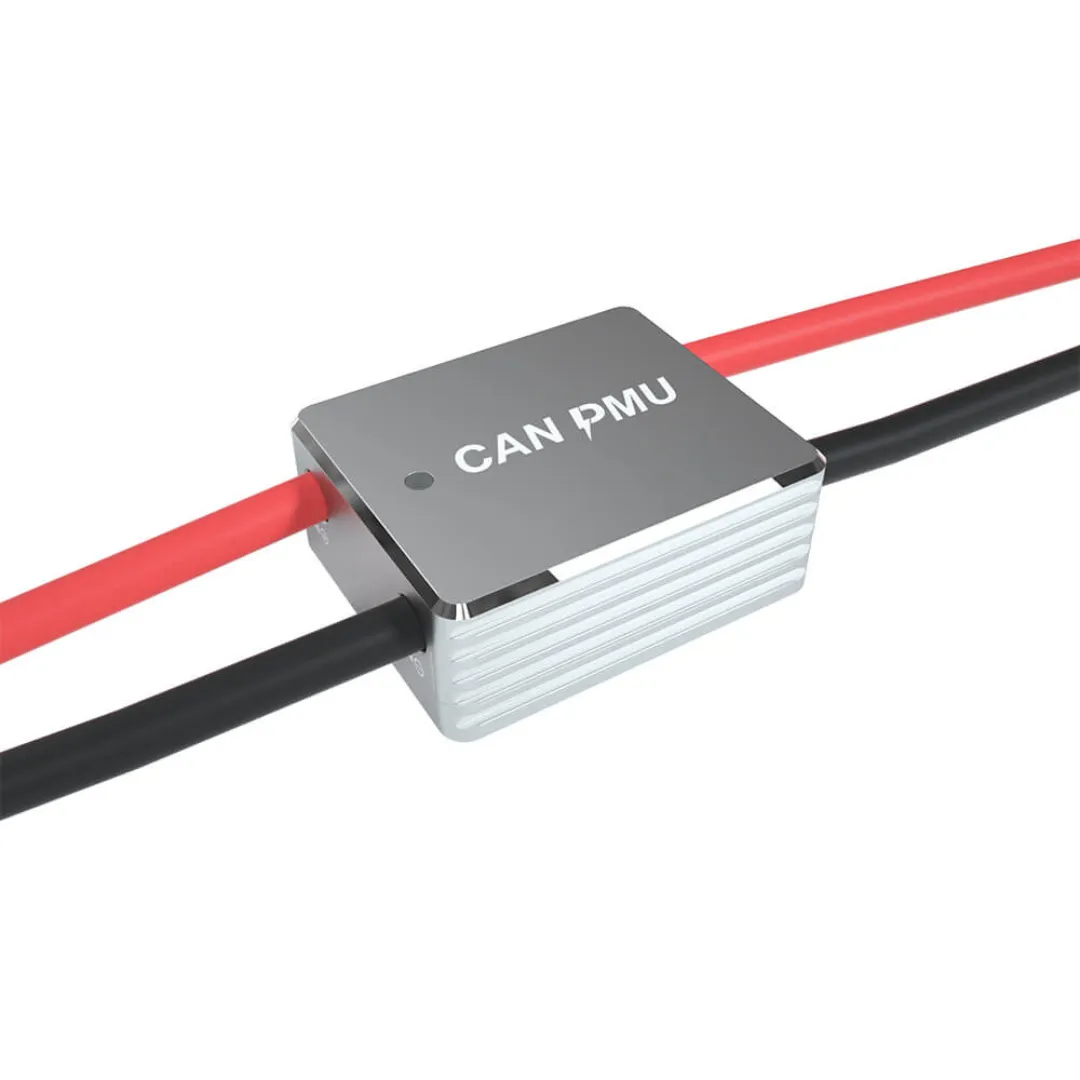

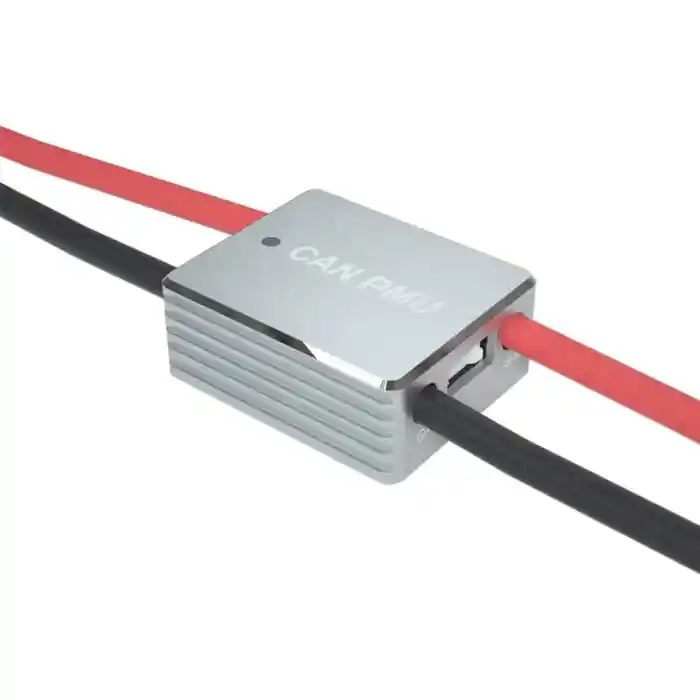

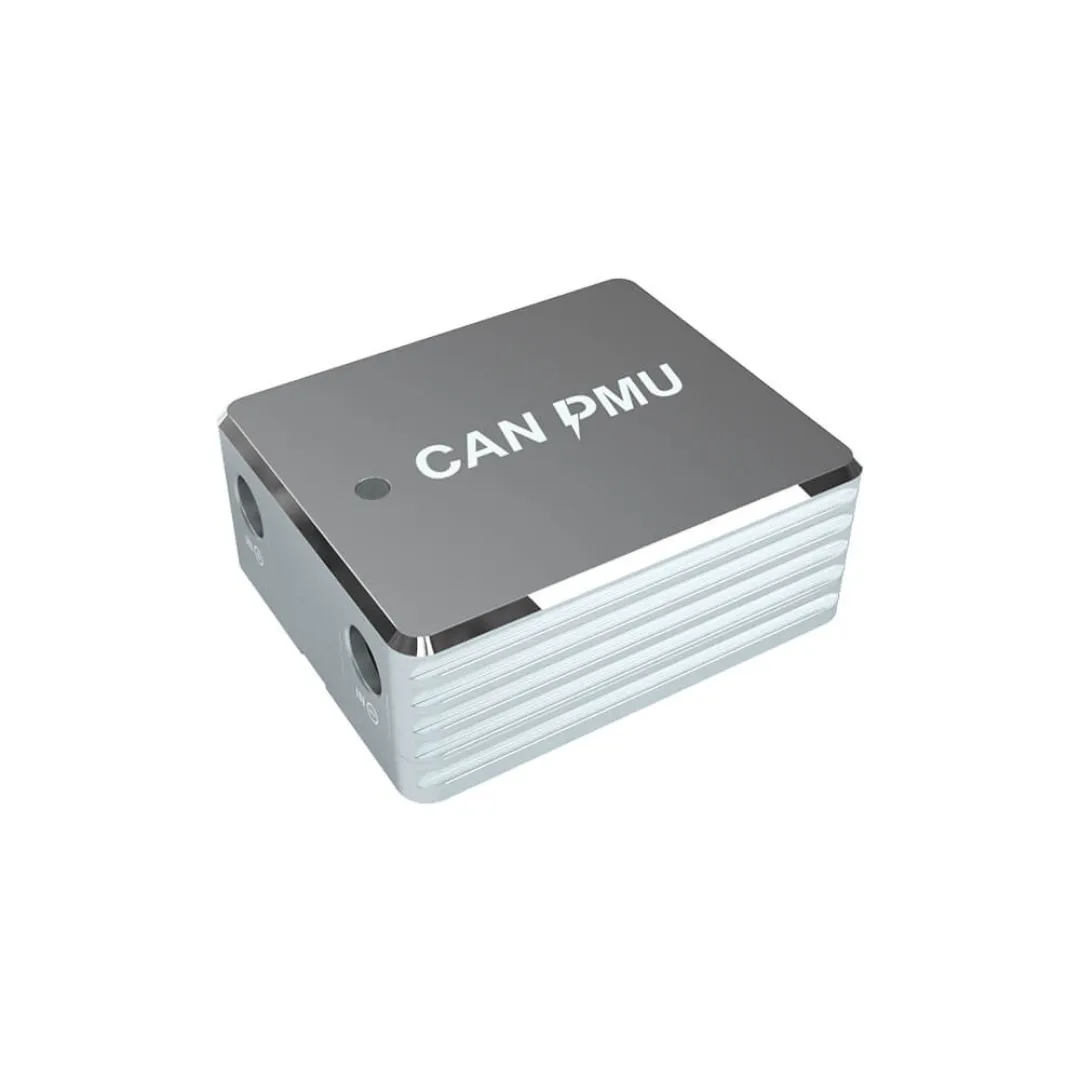

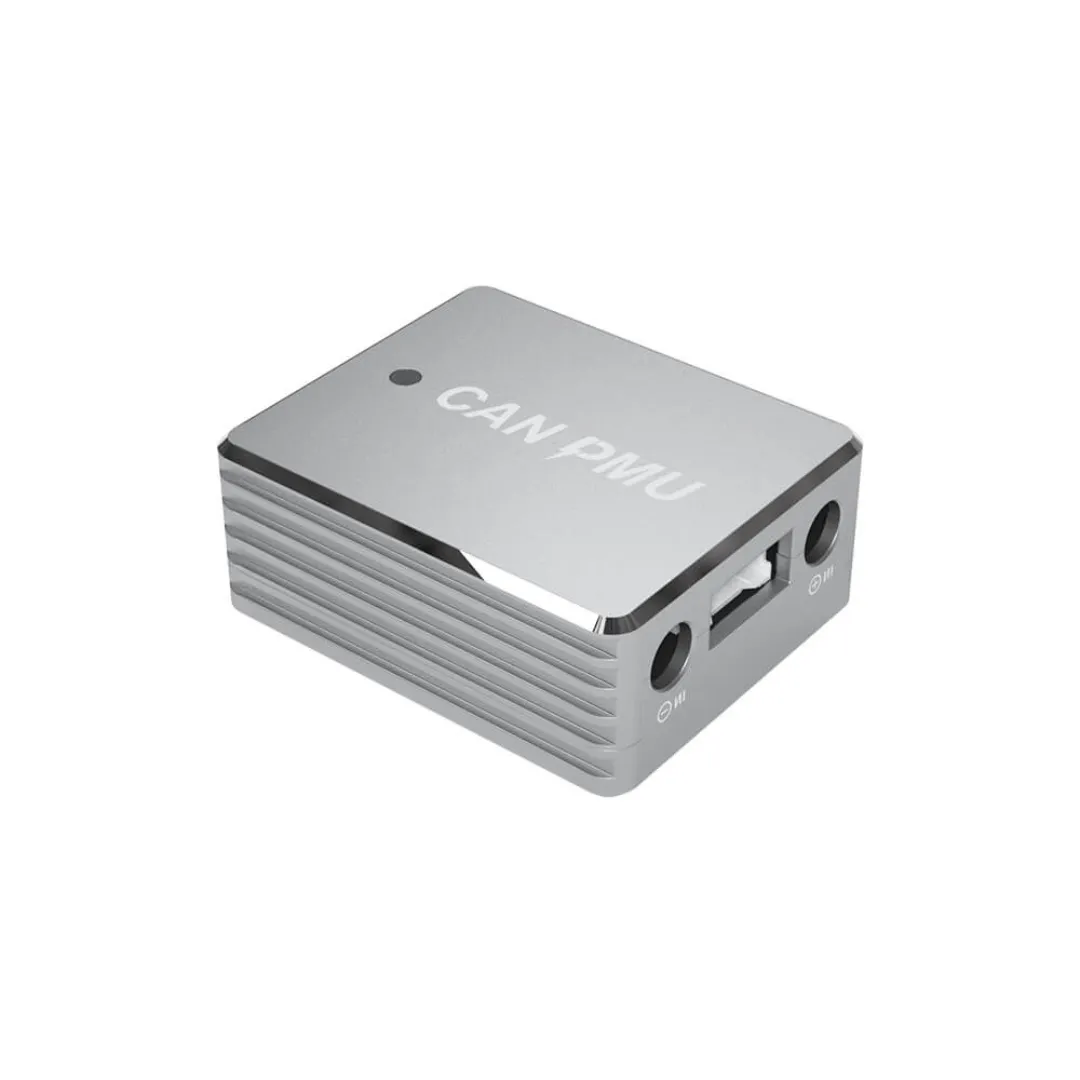

CAN PMU Power Module

Description

คุณสมบัติเด่น

• ความแม่นยำสูง: วัดแรงดันแม่นยำ ±0.05V, วัดกระแสแม่นยำ ±0.1A
• รองรับแรงดันไฟสูง: อินพุต 6–62V (2–15S LiPo)
• รองรับกระแสสูง: วัดกระแสได้สูงสุด 110A
• กำลังไฟสูงสุด: 6000W (90 วินาที), กำลังไฟคงที่สูงสุด 5000W
• เอาต์พุตไฟเสถียร: 5.4V/5A สำหรับจ่ายไฟให้คอนโทรลเลอร์
• โปรโตคอลสื่อสาร: UAVCAN (CAN bus) ลดสัญญาณรบกวนและความผิดพลาดของข้อมูล
• อัปเกรดเฟิร์มแวร์: รองรับการอัปเกรดเฟิร์มแวร์ผ่าน CAN
• ไม่ต้องคาลิเบรต: ค่าความแม่นยำโรงงาน ไม่ต้องปรับแต่งเอง
• อัลกอริทึม ITT: อัลกอริทึมชดเชยอุณหภูมิที่พัฒนาขึ้นเอง ทำให้ค่าที่วัดได้แม่นยำในทุกสภาพแวดล้อม
• ทนความร้อนสูง: ใช้งานได้ที่อุณหภูมิ -20 ถึง 100°C

สเปกทางเทคนิค

• Processor: STM32F412 (32 Bit Arm® Cortex®-M4, 100MHz, 512kB flash, 256kB RAM)
• แรงดันอินพุต: 6–62V (2–15S LiPo)
• กระแสวัดได้สูงสุด: 110A
• ความแม่นยำแรงดัน: ±0.05V
• ความแม่นยำกระแส: ±0.1A
• ความละเอียด: 0.01A/V
• กำลังไฟสูงสุด: 6000W (ใช้งานต่อเนื่อง 90 วินาที), กำลังไฟคงที่ 5000W
• เอาต์พุตไฟ: 5.4V/5A (สำหรับจ่ายไฟให้ FC)
• โปรโตคอล: UAVCAN
• อินเทอร์เฟซ: IN/OUT: XT90 (สายไฟ), Amass 8.0 (โมดูล), Power: 5025850670, CAN: GHR-04V-S
• ขนาด: 46.5 × 38.5 × 22.5 มม.
• น้ำหนัก: 76 กรัม
• อุณหภูมิใช้งาน: -20 ถึง 100°C
• รองรับการอัปเกรดเฟิร์มแวร์: มี

จุดเด่นการใช้งาน

• เหมาะกับ UAV ขนาดกลาง-ใหญ่ที่ใช้แบตเตอรี่แรงดันสูง (2–15S)
• วัดแรงดัน-กระแสได้แม่นยำตลอดช่วงอุณหภูมิ
• ติดตั้งง่าย ใช้งานร่วมกับคอนโทรลเลอร์ที่รองรับ UAVCAN ได้ทันที
• ลดปัญหาสัญญาณรบกวนและความผิดพลาดของข้อมูลไฟฟ้า
