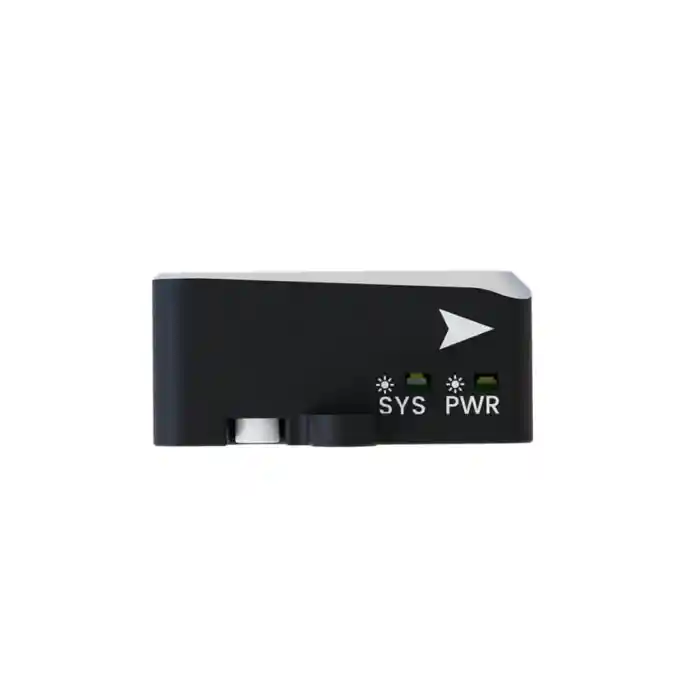

C-Compass

C-Compass เป็นโมดูลเข็มทิศแม่เหล็กความแม่นยำสูงระดับอุตสาหกรรมจาก CUAV ที่ออกแบบมาสำหรับงานโดรนและระบบอัตโนมัติที่ต้องการความเสถียรและต้านทานสัญญาณรบกวนสูง ใช้เซ็นเซอร์ RM3100 เกรดยานยนต์ซึ่งให้ความละเอียดสูงและสัญญาณรบกวนต่ำมาก พร้อมโปรเซสเซอร์ STM32F412 และสถาปัตยกรรมซอฟต์แวร์ CUAV M4C รองรับโปรโตคอล DroneCAN/UAVCAN ใช้งานกับ PX4 และ ArduPilot ได้อย่างสมบูรณ์

สนใจสามารถติดต่อสอบถามได้ที่ : LINE @droneacademy

Description

ข้อมูลและสเปก

  • เซ็นเซอร์หลัก: RM3100 (Car-grade Magnetometer)
    ให้ความละเอียดสูงสุด 0.01° และสัญญาณรบกวนต่ำเพียง 15nT ต้านทานสัญญาณรบกวนได้ดีเยี่ยม
  • โปรเซสเซอร์: STM32F412 (32-bit Arm® Cortex®-M4, 100MHz, 512KB Flash, 256KB RAM)
    ช่วยประมวลผลข้อมูลและรันซอฟต์แวร์ CUAV M4C แบบเรียลไทม์
  • โปรโตคอลสื่อสาร: DroneCAN/UAVCAN
    เหมาะกับการเชื่อมต่อกับ Flight Controller แบบ CAN bus เช่น CUAV, Pixhawk, PX4, ArduPilot
  • ความเร็วสื่อสาร: 2Mb
  • อัตรารีเฟรช: 80Hz
  • ความแม่นยำ: 0.25° (effective value)
  • ความแม่นยำซ้ำ: 0.05°
  • ความละเอียด: 0.01°
  • ความไว: 13nT
  • ช่วงการวัด: -800μT ถึง +800μT
  • สัญญาณรบกวน: 15nT
  • แรงดันใช้งาน: 4.75–5.3V
  • อุณหภูมิใช้งาน: -20 ถึง 80°C
  • ความชื้นใช้งาน: 5%–95% (ไม่กลั่นตัว)
  • วัสดุ: อะลูมิเนียมอัลลอยด์ แข็งแรง น้ำหนักเบา
  • น้ำหนัก: 13 กรัม
  • ขนาด: 31 × 26 × 14 มม.

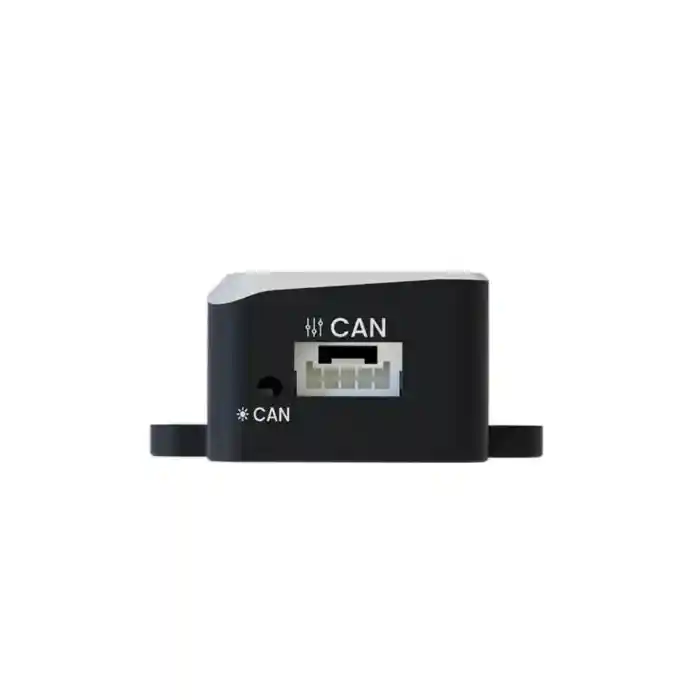

  • อินเทอร์เฟซ: GHR-04V-S
  • ซอฟต์แวร์: CUAV M4C (พัฒนาเองโดย CUAV)

จุดเด่นการใช้งาน

  • ต้านทานสัญญาณรบกวนสูง: เหมาะกับการใช้งานใกล้มอเตอร์, ESC, หรือสายไฟแรงสูง
  • ไม่ต้องคาลิเบรตอุณหภูมิ: ให้ค่าคงที่และแม่นยำทุกสภาพแวดล้อม
  • ติดตั้งง่าย: ขนาดกะทัดรัด น้ำหนักเบา ใช้ M2 สกรูยึดกับโครงโดรน
  • รองรับ PX4 / ArduPilot: ใช้งานเป็นเข็มทิศภายนอกสำหรับ Flight Controller ได้ทันที
