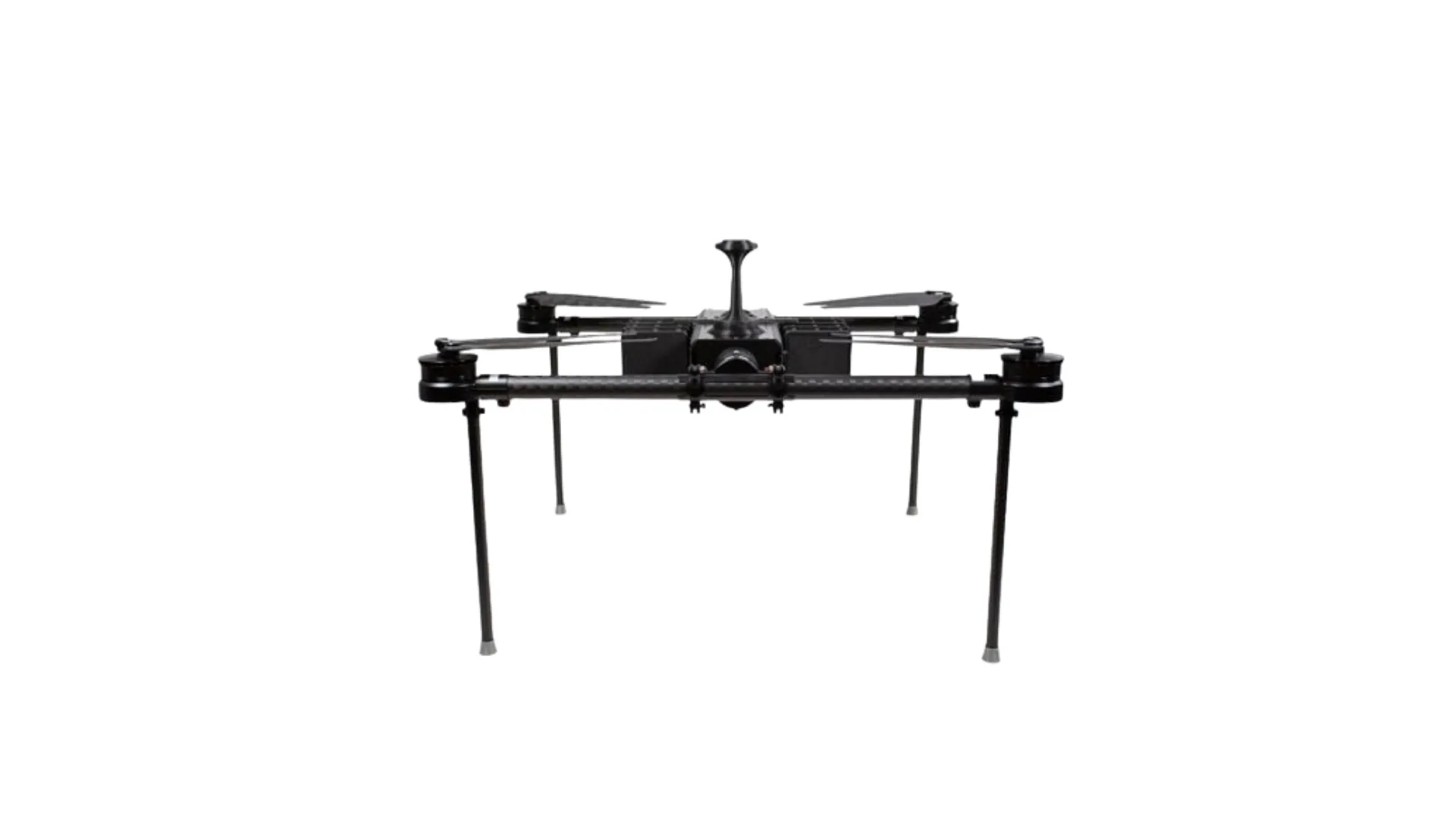

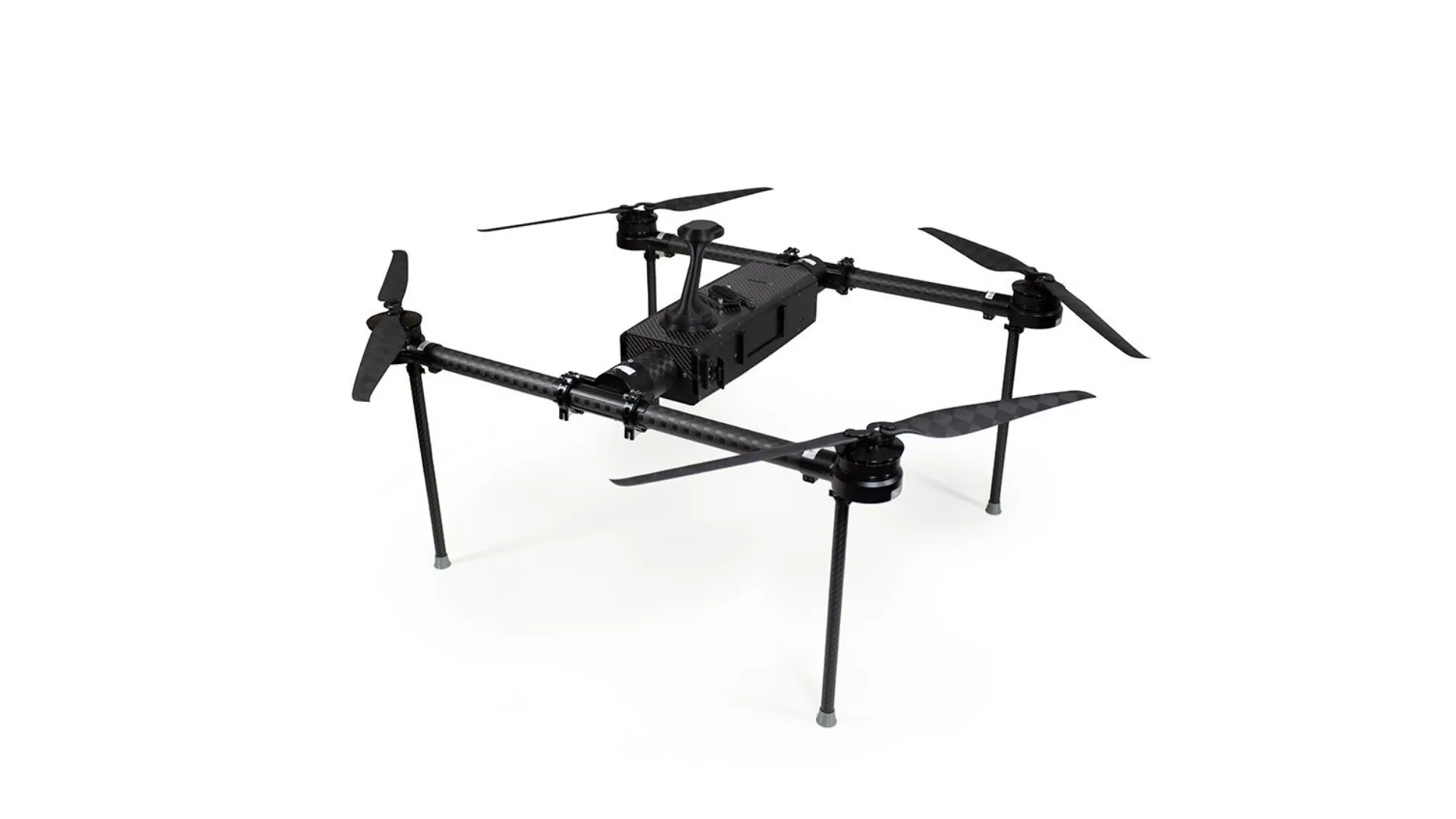

MOD MINI DRONE
Modular Design Small Racing drone – ออกแบบโมดูลาร์ ขนาดกะทัดรัด ประสิทธิภาพสูง เหมาะกับงานอุตสาหกรรม การขนส่ง และภารกิจเฉพาะกิจ
- Wheelbase: 906 mm
- Max Payload: 8 kg
- Max Speed: 40 m/s
- Single person deployment
จุดเด่น (Highlights)
- โครงสร้างคาร์บอนไฟเบอร์ T800 12K แข็งแรงแต่น้ำหนักเบา
- โครงสร้างโมดูลาร์ ถอด–ประกอบรวดเร็ว (Dragon Claw Locking)
- ขาลงแบบเสียบ (Plug-in) ปรับความยาวได้
- ห้องภายในกว้าง ระบายความร้อน 2 ทิศทาง และพอร์ต XT90
- รองรับ Dual RTK ความแม่นยำระดับเซนติเมตร
- รองรับ Pandora quick-release สำหรับอุปกรณ์เสริมหลายชนิด
- ใบพัดพับคาร์บอนไฟเบอร์ T700 12K – ประสิทธิภาพสูง

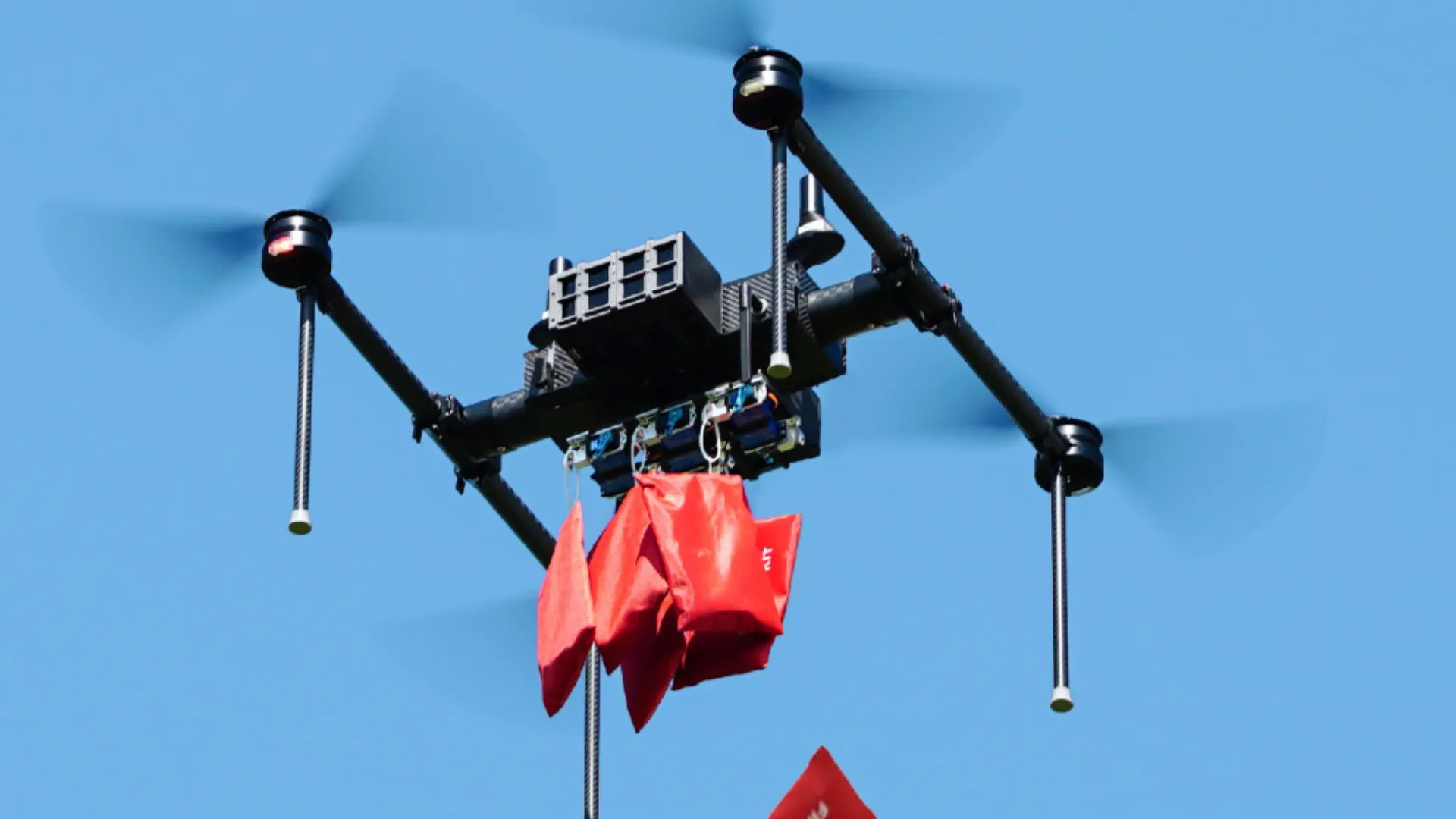

- รองรับภารกิจขนส่งพร้อมวินช์ (ปล่อย/ดึง/ตัดเชือกแบบกดครั้งเดียว)
เวลาใช้งานตามน้ำหนักบรรทุก
| น้ำหนักบรรทุก | เวลาใช้งาน (สูงสุด) |
|---|---|
| 0 กก. | ≤ 70 นาที |
| 3 กก. | ≤ 40 นาที |
| 5 กก. | ≤ 30 นาที |
| 6 กก. | ≤ 25 นาที |
| 8 กก. | ≤ 17 นาที |
หมายเหตุ: เวลาใช้งานขึ้นกับสภาพอากาศ น้ำหนักจริง และการตั้งค่าระบบขับดัน
สเปกหลัก (Key Specifications)
โครงสร้าง
Carbon Fiber (T800 12K) + Aviation Aluminum
Wheelbase
906 mm
ขนาด (พับ/ถอดขาลง)
777 × 647 × 214 mm
ขนาด (กาง/ขาลงกาง)
1269 × 1133 × 514 mm
โหลดสูงสุด
≤ 8 kg
ความเร็วสูงสุดชั่วขณะ
40 m/s
ความเร็วแนวนอนสูงสุด
27 m/s
ทนลมสูงสุด
16 m/s
ระบบไฟฟ้า
PDB รวมศูนย์ + Multi-function PDB
แบตเตอรี่
โมดูลาร์ภายนอก | 7S (ออปชัน)
ข้อมูลประสิทธิภาพระบบขับดัน
| Throttle | Thrust (g) | Current (A) | Power (W) | Power efficiency (g/W) |
|---|---|---|---|---|
| 10% | 253 | 0.24 | 13.9 | 18.2 |
| 20% | 726 | 0.72 | 42.3 | 17.16 |
| 30% | 1551 | 1.76 | 103.3 | 15.01 |
| 40% | 2541 | 3.49 | 205.2 | 12.38 |
| 50% | 3696 | 6.08 | 357.5 | 10.34 |
| 60% | 5027 | 9.66 | 567.9 | 8.85 |
| 70% | 6666 | 14.18 | 834 | 7.99 |
| 80% | 7766 | 19.49 | 1146 | 6.78 |
| 90% | 8943 | 24.74 | 1454 | 6.15 |
| 100% | 9988 | 30.66 | 1803 | 5.54 |
สรุปจากแผนภาพทดสอบ: Power efficiency ลดลงเมื่อแรงขับเพิ่มขึ้น; ทดสอบที่แรงดันคงที่ 58.8V
แพลตฟอร์ม/คอนโทรลที่รองรับ
- Open-source: ArduPilot, PX4, QGroundControl, Mission Planner
- Remote: H16/H16 Pro, UnicRC 7/7 Pro, H20, MK15, G12, H12/H12 Pro
- GPS/RTK: SIYI Series, CUAV Series, Here Series
จุดติดตั้งและโหลดเสริม
- ฝาบน: คอนเน็กเตอร์ 2 จุด + ฐาน GPS WindShadow (ลดการรบกวนแม่เหล็ก)
- ฝาล่าง: คอนเน็กเตอร์ + Pandora quick-release สำหรับ กิมบอล เรดาร์ ลำโพง ฯลฯ

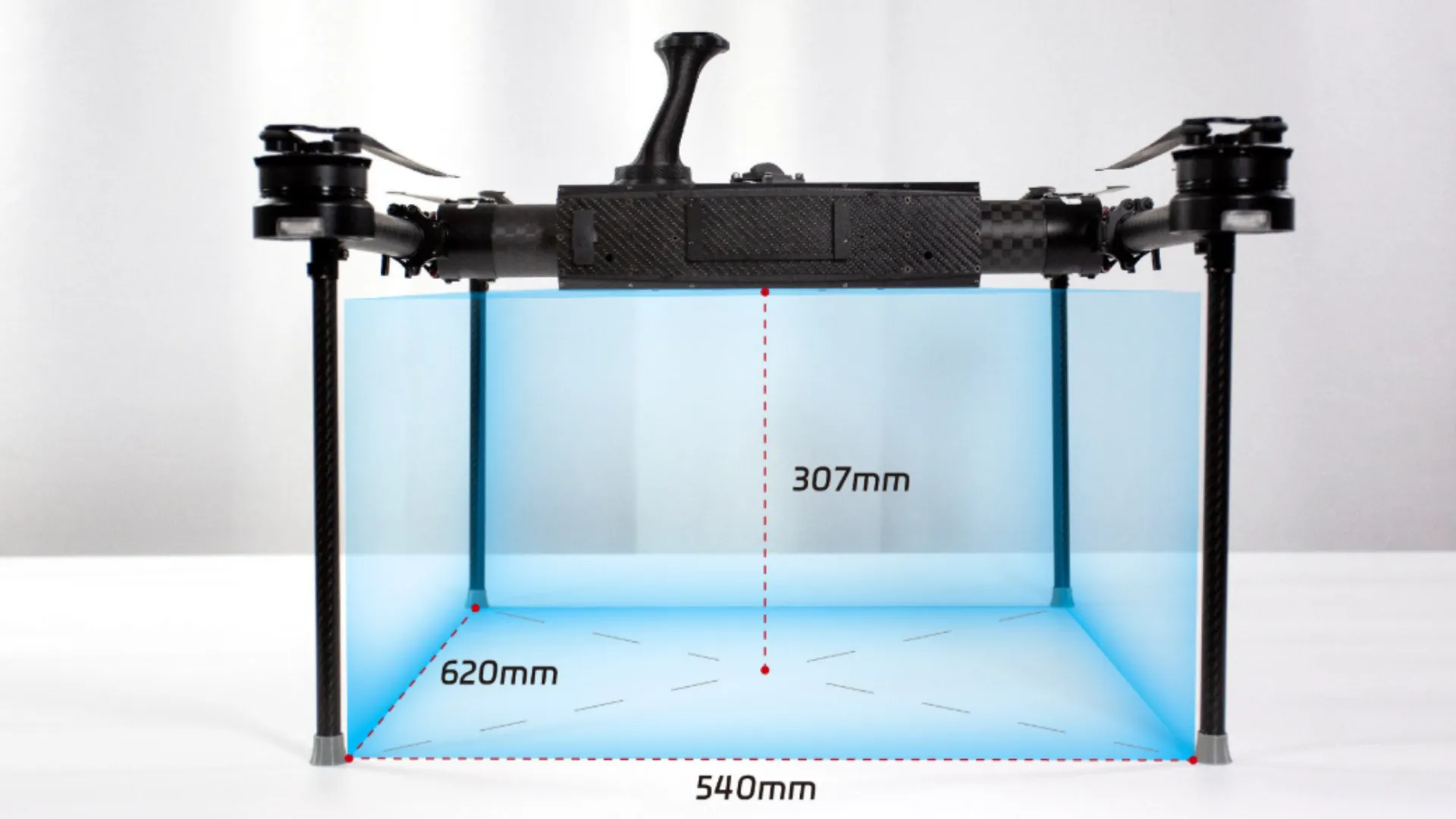

- พื้นที่ด้านล่าง: โอเพ่นแบนราบ ความจุ ~100 ลิตร
ออปชัน (Options)
- แบตเตอรี่: 7S 19200 mAh
- แบตเตอรี่: 7S 42000 mAh
- เครื่องชาร์จ K4
- GPS mount
- กล่องบรรจุภัณฑ์แบบแบ่งชุด

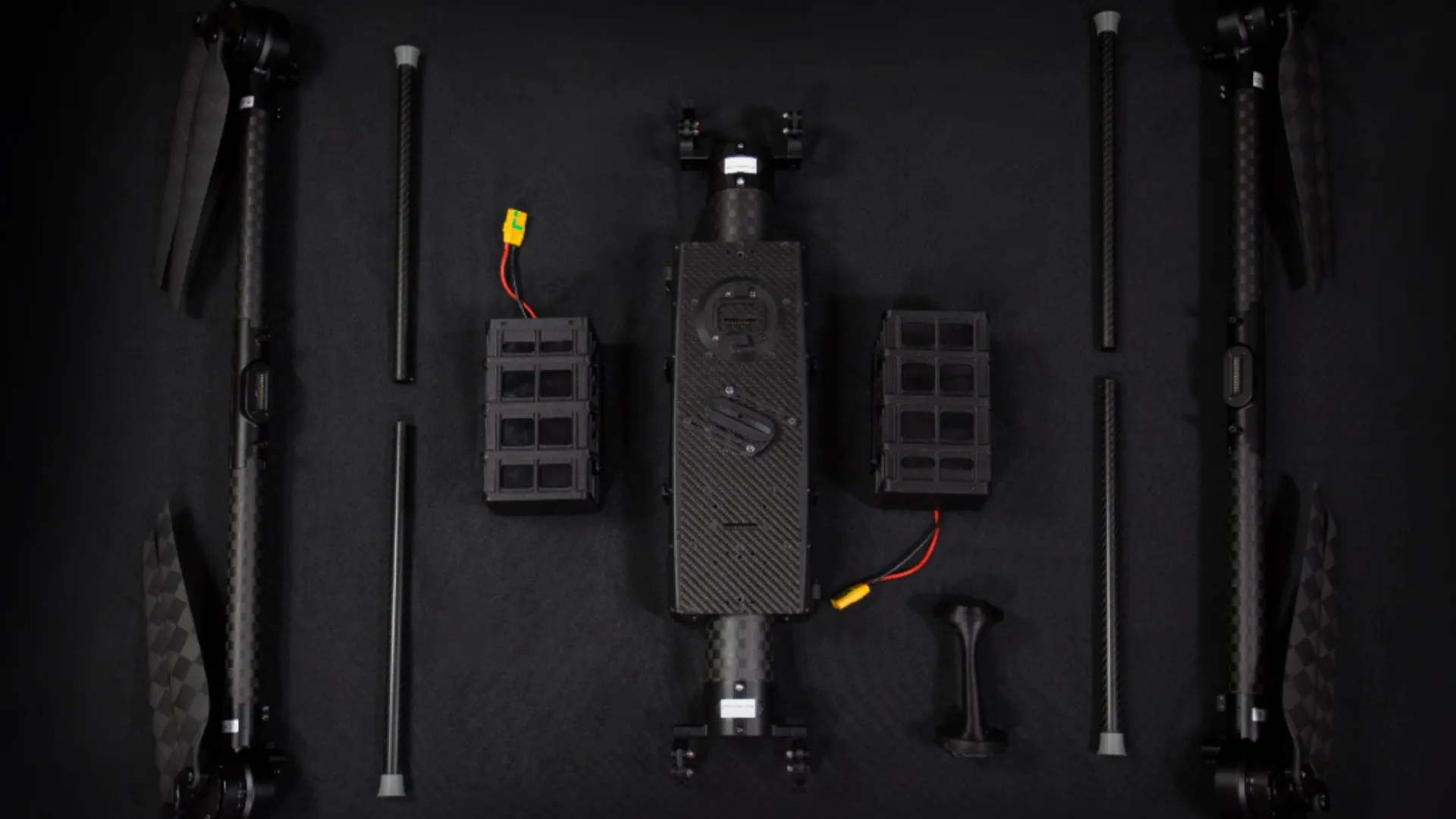

ชุดที่ให้มา (PNP Version)
- Frame x1 (รวม Integrated PDB, Multi-function PDB และสาย)
- Arm x2 (มอเตอร์ x2, ESC x2, ใบพัดพับ 22 นิ้ว x2)
- Landing Gear x4
- GPS WindShadow stand x1
- Battery x2
บรรจุภัณฑ์ (Packaging)
- กล่องบอดี้: 644 × 167 × 150 mm
- กล่องแขน (x2): 815 × 130 × 94 mm
- กล่องแบตเตอรี่ (x2): 184 × 120 × 110 mm

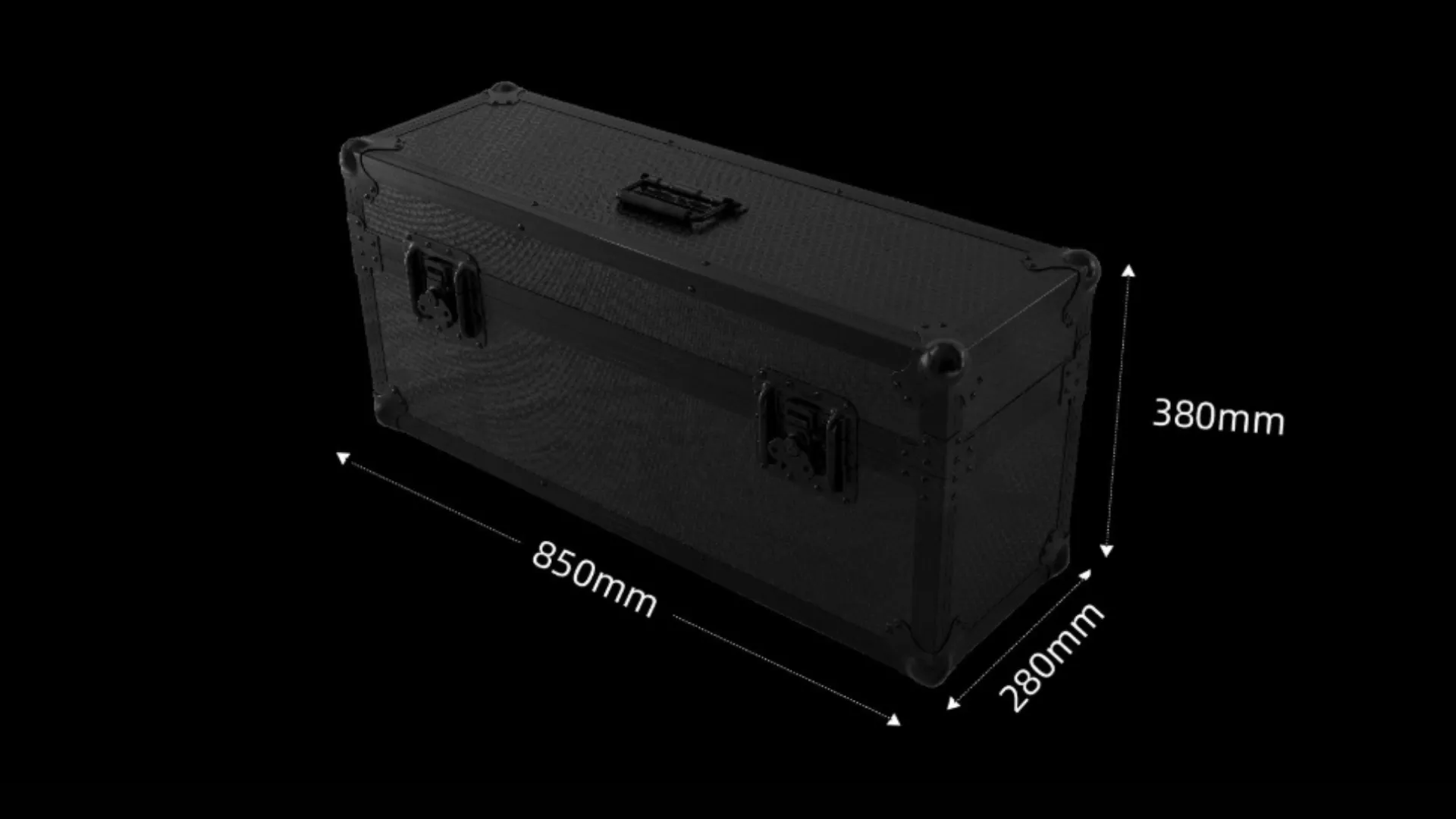

- กล่องขนส่งกันกระแทก: 850 × 280 × 380 mm
